分離式及整體式熱管換熱器介紹

一、分離式熱管換熱器

1、分離式熱管換熱器工作原理

分離式熱管也是利用工質的汽化-凝結來傳遞熱量，只是將受熱部分與放熱部分分離開來，用蒸汽上升管與冷凝液下降管相聯接，可應用于冷、熱流體相距較遠或冷、熱流體絕對不允許混合的場合。其工作原理如圖所示。

2、分離式熱管換熱器的基本結構

由通過熱流體的換熱器、冷流體的換熱器及蒸汽上升管、冷凝液下降管組合而成。換熱器主要由殼體和管束組成。殼體是一個鋼結構件，它分別是熱流體和冷流體的流通通道，殼體的上頂下底、兩側均設有內保溫層。為了便于檢修和觀察積灰情況，及時清除積灰，接口處設有人孔，設備頂蓋也可打開，用于檢修和更換管束。每臺殼體內均裝有若干片彼此獨立的管束。受熱段和放熱段相對應的各片管束通過蒸汽上升管和冷凝液下降管連接，構成各自獨立的封閉系統。

3、分離式熱管換熱器的特點

（1）、裝置的受熱段和放熱段可視現場情況而分開布置，可實現遠距離傳熱，這就給工藝設計帶來了較大的靈活性，也給裝置的大型化、熱能的綜合利用以及熱能利用系統的優化創造了良好的條件。

（2）、工作介質的循環是依靠冷凝液的位差和密度差的作用，不需要外加動力，無機械運行部件，增加了設備的可靠性，也極大地減少了運營費用。

（3）、放熱段與受熱段彼此獨立，易于實現流體分割、密封、因而能適用于易燃易爆等危險性流體的換熱，并且也可實現一種流體與多種流體的同時換熱。

（4）、受熱段與放熱段管束可根據冷、熱流體的性能及工藝要求選擇不同的結構參數和材質，從而可有效地解決設備的露點腐蝕和積灰問題。

（5）、根據工藝要求，可以將流體順、逆流混合布置，以適應較寬的溫度范圍。

（6）、系統換熱元件由多片熱管管束組成，各片之間相互獨立，因此，其中一片甚至幾片損壞或失效不會影響整個系統的安全運行。

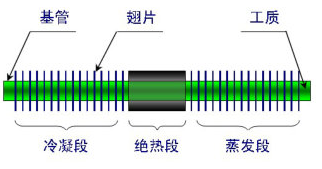

二、整體式換熱器特點

（1）、傳熱效率高，熱管的冷、熱側均可根據需要采用高頻焊翅片強化傳熱，彌補一般氣-氣換熱器換熱系數低的弱點。

（2）、有效地避免冷、熱流體的串流，每根熱管都是相對獨立的密閉單元，冷、熱流體都在管外流動，并由中間密封板嚴密的將冷、熱流體隔開。

（3）、有效的防止露點腐蝕，通過調整熱管根數或調整熱管冷熱側的傳熱面積比，使熱管壁溫提高到露點溫度以上。

（4）、有效的防止積灰，換熱器設計可采用變截面結構，保證流體進出口等流速流動，達到自清灰的目的。

（5）、無任何轉動部件，沒有附加動力消耗，不需要經常更換元件，即使有部分元件損壞，也不影響正常生產。

（6）、單根熱管的損壞不影響其它的熱管，同時對整體換熱效果的影響也可忽略不計。
