變頻器、變頻控制柜

一、變頻器簡介

變頻器（英文Variable-frequency Drive，簡稱VFD）是應用變頻技術與微電子技術的原理，通過改變電機工作電源頻率的方式來控制交流電動機的電力控制設備。

二、變頻器節能原理

為了保證生產的可靠性，各種生產機械在設計配用動力驅動時，都留有一定的富余量。電機不能在滿負荷下運行，除達到動力驅動要求外，多余的力矩增加了有功功率的消耗，造成電能的浪費，在壓力偏高時，可降低電機的運行速度，使其在恒壓的同時節約電能。 當電機轉速從N1變到N2時，其電機軸功率（P）的變化關系如下：

P2/P1=（N2/N1）3，由此可見降低電機轉速可得到立方級的節能效果。

（1）動態調整節能:

迅速適應負載變動，供給最大效率電壓。變頻調速器在軟件上設有5000次/秒的測控輸出功能，始終保持電機的輸出高效率運行。

（2）通過變頻自身的V/F功能節能:

在保證電機輸出力矩的情況下，可自動調節V/F曲線。減少電機的輸出力矩，降低輸入電流，達到節能狀態。

（3）變頻自帶軟啟動節能:

在電機全壓啟動時，由于電機的啟動力矩需要，要從電網吸收7倍的電機額定電流，而大的啟動電流即浪費電力，對電網的電壓波動損害也很大，增加了線損和變損。采用軟啟動后，啟動電流可從0--電機額定電流，減少了啟動電流對電網的沖擊，節約了電費，也減少了啟動慣性對設備的大慣量的轉速沖擊，延長了設備的使用壽命。

（4）提高功率因數節能:

電動機由定子繞組和轉子繞組通過電磁作用而產生力矩。繞組由于其感抗作用。對電網而言，阻抗特性呈感性，電機在運行時吸收大量的無功功率，造成功率因數很低。

三、圖片展示

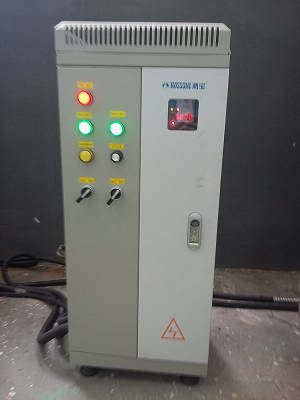

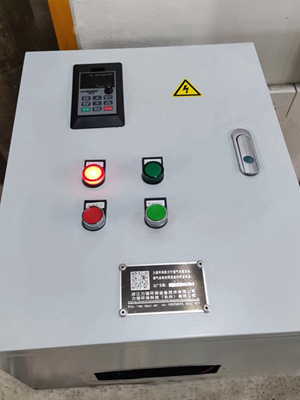

工程實踐中，經常將現場多項電氣控制集成在一個控制箱內，如引風機、泵、風門、電磁閥等用電設備的電氣控制。

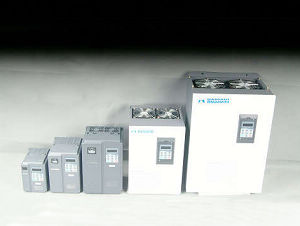

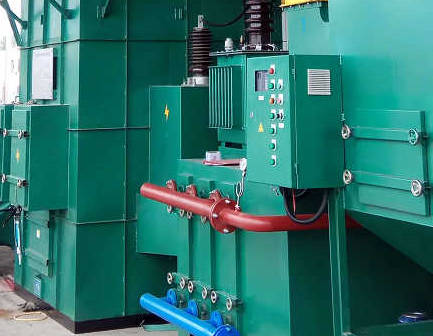

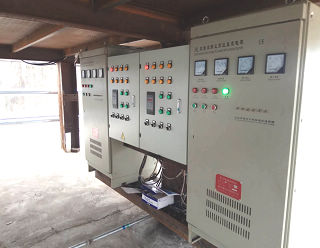

↑上海鴻寶變頻器	↑ 集成了引風機、泵、閥、冷卻塔、溫控的電氣控制，并與高壓電源及生產設備實現電氣聯鎖。

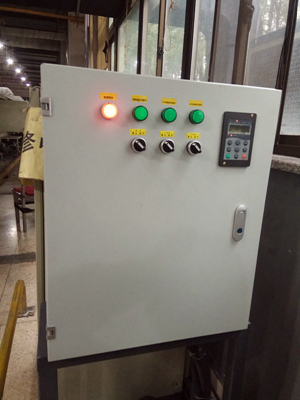

↑集成了引風機和水泵的電氣控制
