恒流高壓直流電源

廢氣治理設備及工程余熱利用設備及工程技術支持

詳細信息：高壓靜電式油煙廢氣治理系統配套之恒流高壓直流電源原理及電氣圖。

手機掃碼瀏覽本頁

一、恒流高壓直流電源簡介

恒流高壓直流電源簡稱“高壓恒流源”，其控制原理是一種“電流源”，主控量是“電流”，即電源輸出電流的大小與負載的大小無關。該電源應用于電除塵器系統(高壓靜電式油煙凈化設備、高壓靜電式廢氣治理設備)，與“電壓源”相比具備以下優點：

⊙其一，高壓恒流源在靜電式凈化器上的供電特性呈“正反饋”關系，即電源輸出電功率大小與靜電式凈化器所需電功率大小成正比。當靜電式凈化器內顆粒物、油煙濃度變大時，要保持凈化效率不變則需要高壓恒流源同步增大輸出功率，由于恒流源輸出電流恒定，則輸出電壓同步升高。高壓恒流源的這種“正反饋”供電特性，使其適應工況能力強，運行穩定，且能長期保持較高凈化效率。

⊙其二，高壓恒流源輸出波形無畸變（采用L-C回路實現由電壓源到電流源的變換）的特性能提高靜電式凈化器的運行電壓、電流水平，并提高除塵器的工作效率。靜電式凈化器的機械特性（極間距、極線形式、極板形式等）在設備完工后基本恒定不變，因此其擊穿電壓（峰值電壓）也基本恒定，在同樣的峰值電壓下，輸出波形無畸變的電源其工作電壓（平均電壓）要高于波形有畸變的電源。

⊙其三，由于高壓恒流源輸出電流的大小與負載的大小無關，故能承受瞬態、穩態的短路情況，且采用模塊式并聯結構，其可靠性更高，操作維修簡單方便。

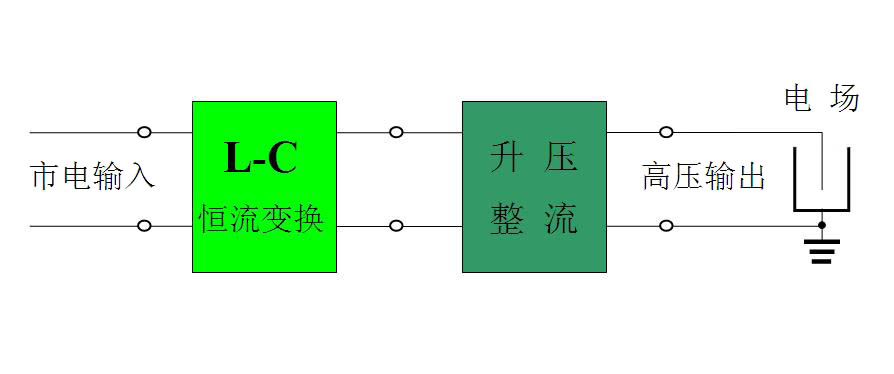

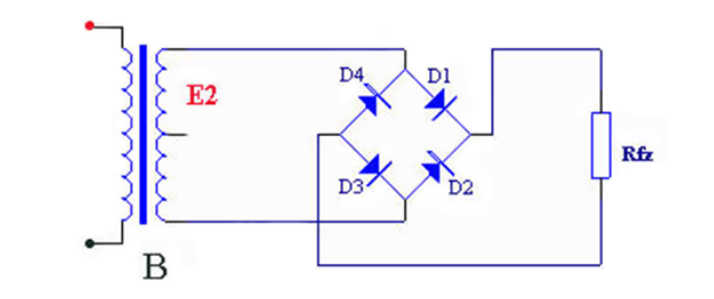

↑ L-C原理圖	↑ 橋式整流原理圖

二、恒流高壓直流電源規格參數

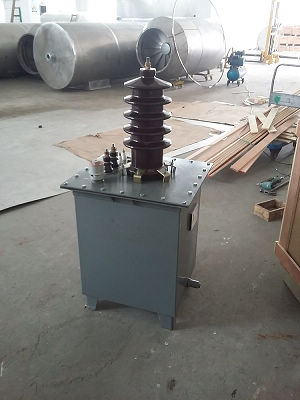

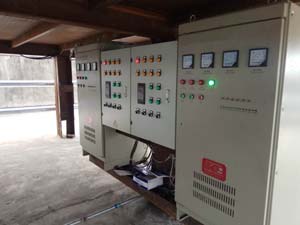

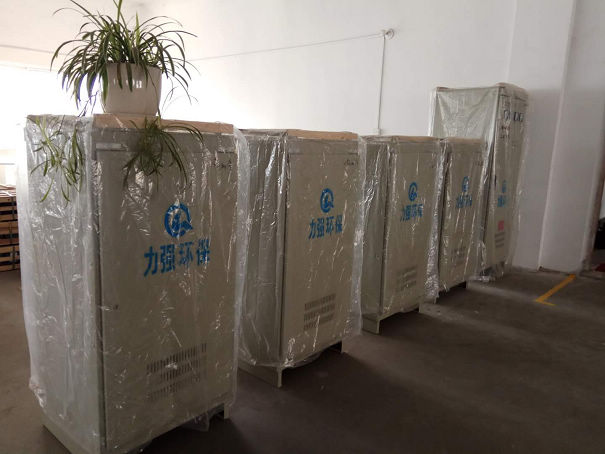

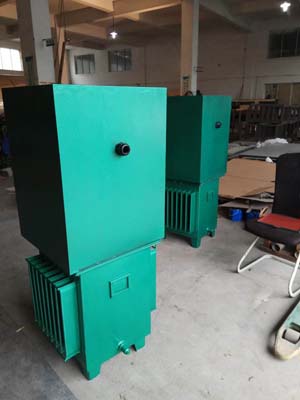

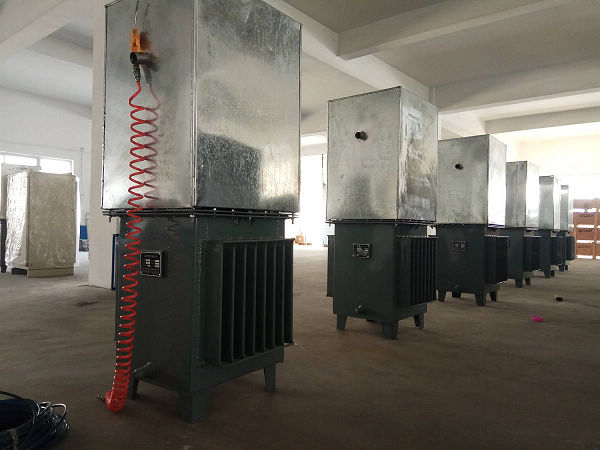

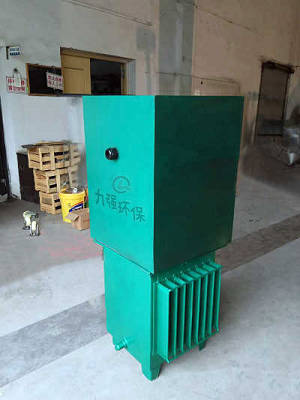

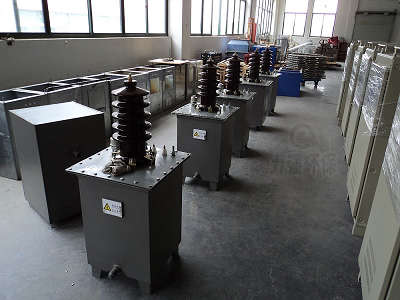

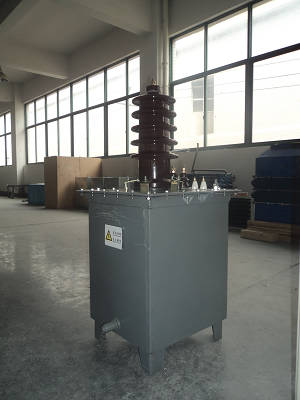

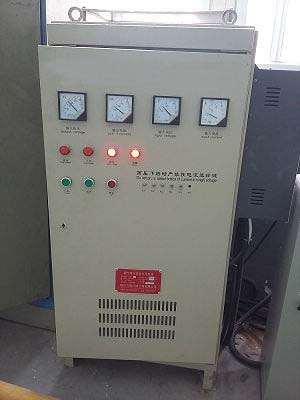

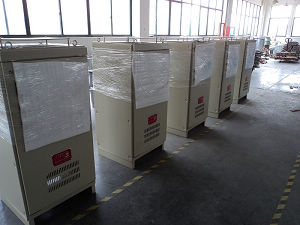

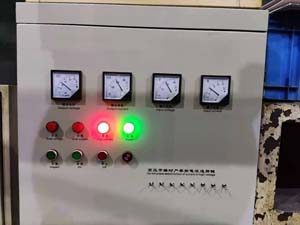

力強公司LQDY系列恒流高壓直流電源由升壓變壓器、高壓整流器、電控系統（電控柜）組成，配套應用于高壓靜電式油煙凈化設備（電除塵器），為通過凈化設備的煙塵（油煙、水霧）荷電和收集提供電場和電流。額定工作電壓DC60kV，電流常用規格有100mA、150mA、200mA、250mA、300mA、400mA、500mA等，可根據設計要求制作更大輸出電流及DC72kV電源。
